四柱油壓機液壓綜合測試軟件操作

作者：金拓科技發布時間：2014/2/27 10:41:59

在【測試項目選擇】內，鼠標點擊編轆框，出現下拉式菜單呈現實驗操作項目，依次選擇測試項目，做好測試準備工作后，鼠標按【項目運行】鍵執行該項目的操作。在任何情況下，鼠標按【退出】鍵，自動退出軟件運行。
a顯示系統原理圖
鼠標點擊【測試項目選擇】，選擇顯示系統原理圖、然后鼠標點擊測試項目選擇【項目運行】鍵，顯示區內呈現四柱油壓機液壓泵性能測試的液壓原理圖和測試方法說明。實驗人員根據所顯示的液壓原理圖，準備戰壓元件、傳感器飛管件等，并接好回路。
b測試四柱油壓機泵的基本性能
用戶在接好回路調好泵的工作參數后，即可開始測試。用戶輸入測試參數；鼠標選擇測試項目選擇的【測試泵的基本性能】；鼠標點擊測試項目選擇【項目運行】，測試系統進入測試狀態，實時顯示參數內的數字奄不斷更新。在預定的工作點，用戶鼠標點按【數據記錄】。計算機自動將實驗數據記錄在實驗數據表。
c實驗結果表顯示
用戶在完成測試后，鼠標選擇測試項目選擇的【實驗結果表顯示】；鼠標點擊測試項目選擇【項目運行】，顯示區自動切換，顯示實驗結果表，如圖28所示。
用戶可以通過實驗結果表了解這次實驗數據和結果。
d實驗曲線顯示

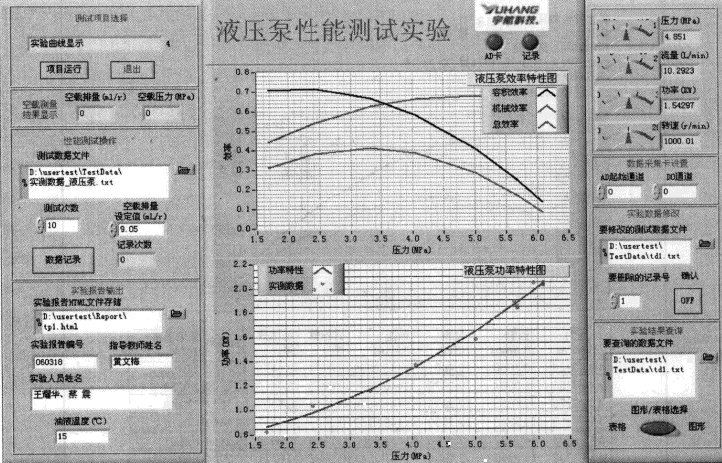

用戶在完成測試后，鼠標選擇測試項目選擇的實驗曲線顯示；鼠標點擊測試項目選擇項目運行。顯示區自動切換，顯示實驗曲線：四柱油壓機液壓泵效率(容積效率L機械效率和總效率)特性曲線和液壓泵功率特性曲線，如圖2-6所示。用戶可以通過實驗曲線直觀地了解本次實驗結果。

e實驗報告輸出
用戶在完成測試后，需要輸出實驗報告，可在【實驗報告輸出】欄內填寫實驗報告存儲路徑和文件名、實驗報告編號等。用戶鼠標選擇測試項目選擇的【實驗報告輸出】；鼠標點擊測試項目選擇【項目運行】。計算機自動將實驗數據整理出實驗報告，生成一個超級文本格式(. htrnl)的文件存儲在用戶設置的目錄文件名下，如圖2:7所示。用戶可以將該文件拷貝或由打印機輸出。
f刪除實驗記錄
用戶在完成測試后，若需要刪除一個或幾個實驗記錄，可以做如下操作:在修改數據文件內，填入所要修改測試數據文件路徑和名稱；鼠標選擇測試項目:譚擇的【刪除實驗記錄】；鼠標點擊測試項目選擇【項目運行】，顯示區自動切換，顯示賣撞數據表a在修改數據文件內，填入所要刪除的記錄號，鼠標點擊【確認】后，該條數據記錄從文件中刪除。
g實驗結果查詢
用戶需要查詢過去已做過的實驗并且數據仍然保留在磁盤上，1可以做如下操作:
在實驗結果查詢框內，填人所要查詢的測試數據文件路徑和名稱；在實驗結果查詢內，選擇查詢方式:表格或圖形:鼠標選擇測試項目選擇的【實驗結果查詢】；鼠標點擊測試項目選擇【項目運行】，顯示區自動切換，顯示實驗結果表(或?qū)嶒?yàn)曲線)。
